Карбюратор - сложный и точный прибор. Его задача - обеспечение смешения в определенных пропорциях воздуха и топлива, обеспечение удовлетворительной работы двигателя на всех режимах (пуск холодного двигателя, работа на холостом ходу, разгон, резкое ускорение автомобиля и т.д.). Разработка, изготовление макетных и опытных образцов, а также их доводка - длительный и трудоемкий процесс.
Длительность доводки карбюратора объясняется тем, что из всех возможных вариантов нужно выбрать один оптимальный, который обеспечил бы автомобилю хорошую динамику, экономичность и низкую токсичность. Надо добавить, что эти показатели находятся в сложной зависимости друг от друга.
Производство карбюратора требует применения точного и высокопроизводительного оборудования. Некоторые детали изготовляются на прецизионном (высокоточном) оборудовании. Некоторые детали проходят 100%-ный пооперационный контроль. Полностью изготовленные карбюраторы проходят окончательную проверку на технологических автоматических безмоторных вакуумных установках.
В общем, разборка и изготовление макетных и опытных образцов карбюраторов, их доводка и испытания, а затем подготовка производства и массовый выпуск - дело очень сложное и очень ответственное. Этой работой занимаются профессионалы высочайшей квалификации, влюбленные в свою работу и гордые тем, что их специальность уникальна. Таких специалистов у нас в СНГ не более пятидесяти. В этом деле не должно быть ошибки. После начала массового производства ошибка может иметь далеко идущие последствия. Такой ошибкой был карбюратор К126-1107010 с параллельным открытием дроссельной заслонки, предназначенной для двигателя автомобиля "Москвич-408" (кстати, первый двухкамерный карбюратор на легковой двигатель). Последствия этой ошибки ощущаются до сих пор на двигателе "Москвича-412": очень плохо распределяется смесь по цилиндрам, так как первая камера расположена ближе к двигателю.
Переходя к рассмотрению карбюратора, начнем с детали, которую, по бытующему мнению, можно изготовить самостоятельно (кустарным способом), -- с жиклера.
На рис. 2а изображена проточная часть главного топливного жиклера карбюраторов 2101, 2103, 2105 и 2107.
На рис. 2б показана проточная часть главного топливного жиклера карбюратора 2108. Обратите внимание, какое совершенство! Какая точность и чистота поверхности отверстия! С какой точностью выполнены его диаметр и длина! А чего стоят закругленные радиусом вход и выход! Теперь ответьте, пожалуйста, можно ли такое чуда "ковырять" сверлом или заменять его "самопалом"?!
Так вот, оказывается, такая чистота, точность и длина калибровочного отверстия необходимы для заданной пропускной характеристики жиклера, которая обеспечивает нужную характеристику карбюратора.

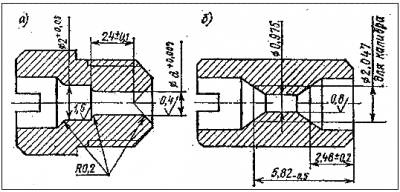

Рис. 2. Главные топливные жиклеры карбюраторов: а - карбюраторы 2101, 2103, 2105 и 2107; б - карбюратор 2108.
Еще несколько слов о жиклерах. Допустим (а это часто бывает при переборке), перепутаны местами главные топливные жиклеры первой и второй камер. В карбюраторе 2106 в первой камере главный топливный жиклер имеет диаметр 1,3 мм, а во второй камере - 1,4 мм; разница площадей сечения составляет 16%. Площади сечений главных топливных жиклеров карбюратора 2105 диаметрами 1,07 и 1,62 мм соотносятся как 1:2,31, т.е. разница составляет 231%! Стоит перепутать их местами и получим полный отказ карбюратора в работе.
Стоит перечислить все главные топливные жиклеры карбюраторов производства Димитровоградского автоагрегатного завода (ДААЗ), применяемые на автомобилях "Жигули" (кроме 2108) и "Москвич": 107; 109; 112; 120; 125; 128; 130; 135; 140; 150; 157; 162. Здесь и далее обозначение каждого жиклера представляет собой его диаметр в миллиметрах, умноженный на 100. Обратите внимание, что между жиклерами 107 и 109, а также между жиклерами 128 и 130 разница всего 0,02 мм. Их делают не зря. Эти "сотки" очень сильно влияют на производительность жиклеров.
А что же получается с топливными жиклерами холостого хода? Такие жиклеры сейчас выпускают трех типов: 45, 50, 60 (размеры 0,45; 0,50; 0,60 мм). Соотношение площадей их сечений составляет 1:1,23:1,7.
В табл. 2 показаны параметры всех карбюраторов производства ДААЗа для двигателей ВАЗ.
Для правильного пользования этой таблицей необходимо знать разницу между распылителями 4,5; 4,0 и 3,5 (рис. 3). Помимо конструктивных различий каждый из распылителей имеет разную площадь щели мм2. Эти площади эквивалентны площади круга диаметром соответственно 4,5; 4,0 и 3,5 мм. Можно проверить по формуле площади круга.
Если внимательно изучать таблицу, выявится одна закономерность. Для всех вазовских двигателей во всех модификациях карбюраторов 2101, 2103 и 2106 в первой камере применяют только два варианта сочетаний распылителей смеси и жиклеров, т.е. если в первой камере установлен распылитель смеси 4,5, то применяют главный топливный жиклер 135 и главный воздушный жиклер 170. А если распылитель смеси в первой камере 4,0, то используют главный топливный жиклер 130 и воздушный жиклер 150. Это очень важно знать тем, кто пользуется ремонтными комплектами.

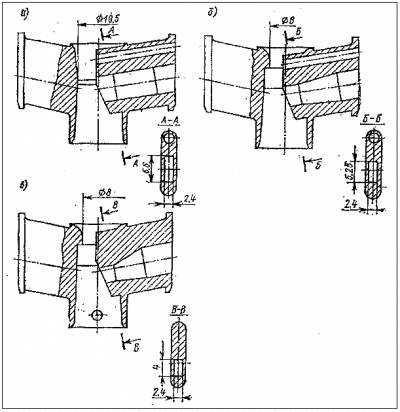

Рис. 3. Конструкции распылителей смеси:
а - распылитель 4,5; б - распылитель 4,0; в - распылитель 3,5.
Поверьте мне на слово, хорошие результаты по экономичности, динамике и токсичности можно получить только тогда, когда карбюратор точно соответствует приведенной таблице. Экспериментировать ни к чему, зря потратите время!
Несколько слов о взаимозаменяемости карбюраторов для разных двигателей.
Карбюраторы 2101 (снят с производства) всех модификаций и карбюраторы 2105-1107010-10 предназначены только для двигателей 2101 и 21011, на которых установлены распределители зажигания первого выпуска (без вакуум-корректора).
Карбюратор 2105-1107010-20 устанавливается на двигатели 2101 и 21011 последнего выпуска (распределители зажигания снабжены вакуум-корректором).
Карбюратор 2105-1107010 применяют на двигателях 2101, 21011 и 2105, установленных только на автомобилях ВАЗ-2105.
Карбюраторы 2103 и 2106 (сняты с производства) предназначены только для двигателей 2103 и 2106, на которых установлены распределители зажигания первого выпуска (без вакуум-корректора).
Карбюратор 2107-1107010-20 устанавливают на двигатели 2103 и 2106 последнего выпуска (распределители зажигания снабжены вакуум-корректором).
Карбюратор 2107-1107010 применяют на двигателях 2103 и 2106, установленных только на автомобилях ВАЗ-2105 и ВАЗ-2107.
Карбюратор 2107-1107010-10 устанавливают на двигатели 2103 и 2106 с распределителем зажигания первого выпуска (без вакуум-корректора).
Карбюраторы, идущие на двигатели 2101, 21011 и 2105, недопустимо применять на двигателях 2103 и 2106 и наоборот.
Теперь пора перейти к устройству карбюратора. Мне почему-то кажется, что полная схема карбюратора приведет Вас, уважаемые читатели, в изумление и начисто отобьет охоту в ней разбираться. Поэтому я решил расчленить схему по системам. Каждая система в виде конструктивной схемы будет подробно описана с точки зрения ее устройства, регулировки и ремонта. Такой метод я считаю более правильным, так как в случае какой-либо неисправности Вы будете знать, что потребуется разбирать, а что оставить в покое. Автор решительно против лишней разборки.
Карбюратор состоит из следующих систем:
1) механизм поддержания постоянного уровня топлива;
2) системы обеспечения пуска и прогрева двигателя;
3) системы холостого хода и переходной системы второй камеры;
4) ускорительного насоса;
5) главной дозирующей системы;
6) системы эконостата.
В такой последовательности и надо рассматривать устройство карбюратора, так как это примерно соответствует очередности работы систем.
В заключение следует добавить, что все системы обеспечиваются топливом через главные топливные жиклеры (т.е. последовательно), кроме ускорительного насоса и эконостата. Переходная система второй камеры получает топливо как через главный топливный жиклер, так и непосредственно из поплавковой камеры (т.е. параллельно) в зависимости от модификации карбюратора.
Обозначение карбюратора Жиклер эконостата Жиклер пневмопривода Жиклер демпфирующий пускового устройства Приоткрытие дроселя при запуске (размер А), мм Приоткрытие воздушной заслонки пусковым устройством (размер Б), мм Уровень топлива в поплавковой камере, мм
Обозначение карбюратора Топливный главной системы Воздушный главной системы Топливный холостого хода Воздушный холостого хода Жиклер ускорительного насоса
I кам. II кам. I кам. II кам. I кам. II кам. I кам. II кам. топливный перепускной
